Sondagem SPT em São José do Rio Preto

O que é Sondagem SPT?

A sondagem SPT (Standard Penetration Test) é um dos métodos de investigação geotécnica mais amplamente utilizados no mundo para determinar as características do subsolo. Este ensaio padronizado permite avaliar a resistência à penetração do solo, fornecendo informações essenciais para o dimensionamento de fundações e análise da capacidade de carga do terreno.

O ensaio SPT consiste na cravação de um amostrador padrão no solo através de golpes de um martelo de 65 kg que cai de uma altura de 75 cm. O número de golpes necessários para cravar o amostrador 30 cm no solo, após uma penetração inicial de 15 cm, constitui o índice de resistência à penetração (N), também conhecido como NSPT.

Este método de investigação geotécnica é fundamental para projetos de engenharia civil, permitindo a caracterização do subsolo de forma econômica e eficiente. A sondagem SPT fornece dados quantitativos sobre a resistência do solo, bem como amostras representativas para análise granulométrica e classificação geotécnica.

Normas Técnicas Aplicáveis à Sondagem SPT

A execução da sondagem SPT no Brasil é regulamentada por normas técnicas específicas que garantem a padronização e confiabilidade dos resultados. As principais normas aplicáveis são:

Além das normas principais, outros documentos técnicos relevantes incluem:

• NBR 6502:1995 - Rochas e Solos - Terminologia
• NBR 7181:2016 - Solo - Análise Granulométrica
• NBR 6459:2016 - Solo - Determinação do Limite de Liquidez
• NBR 7180:2016 - Solo - Determinação do Limite de Plasticidade
• NBR 6508:1984 - Grãos de Solo que Passam na Peneira 4,8 mm - Determinação da Massa Específica

A conformidade com essas normas técnicas é essencial para garantir a qualidade e confiabilidade dos resultados da sondagem SPT. Na GeD Engenharia, todos os nossos procedimentos seguem rigorosamente estas especificações técnicas, assegurando laudos precisos e confiáveis para nossos clientes.

Equipamentos e Procedimentos da Sondagem SPT

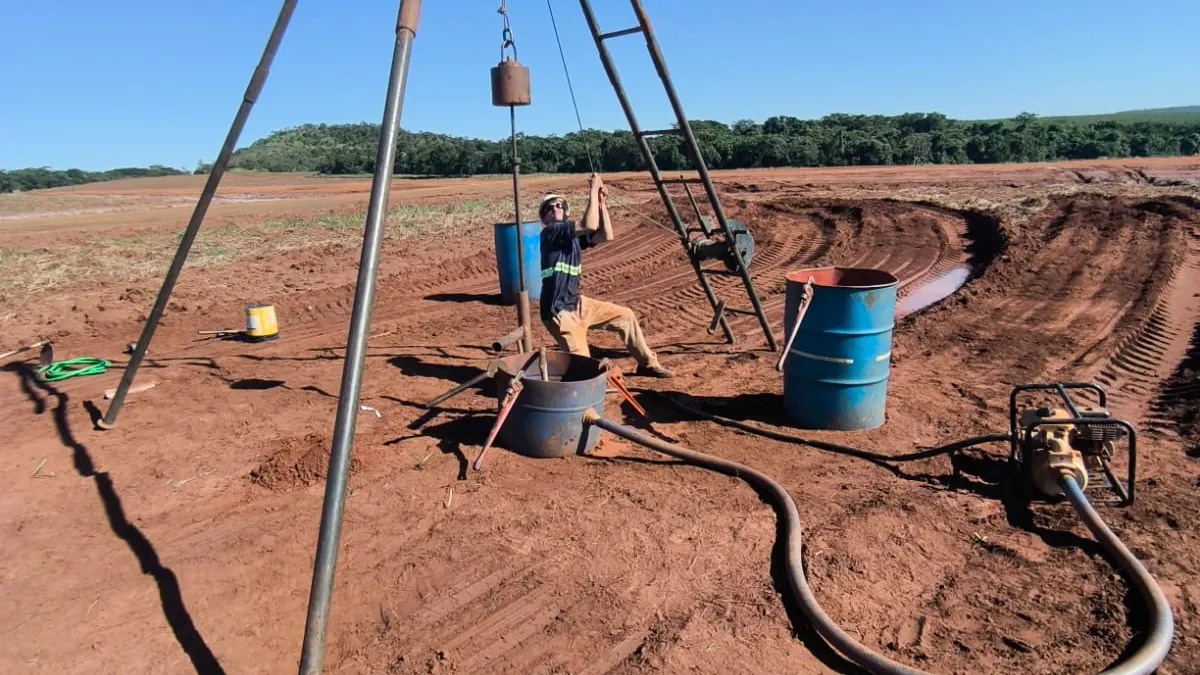

A execução da sondagem SPT requer equipamentos específicos e procedimentos padronizados para garantir a confiabilidade dos resultados. O conjunto básico de equipamentos inclui:

Equipamentos Principais

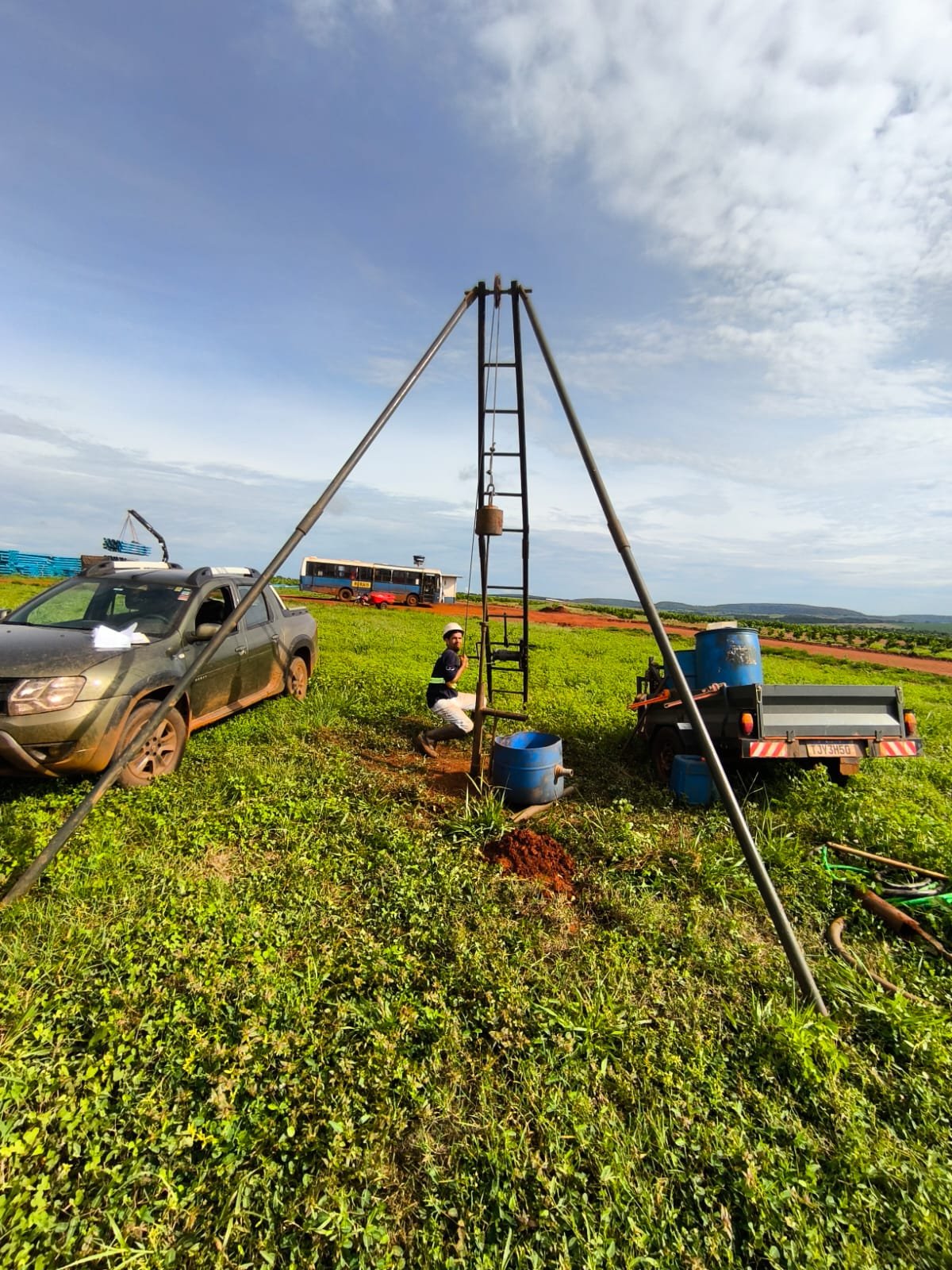

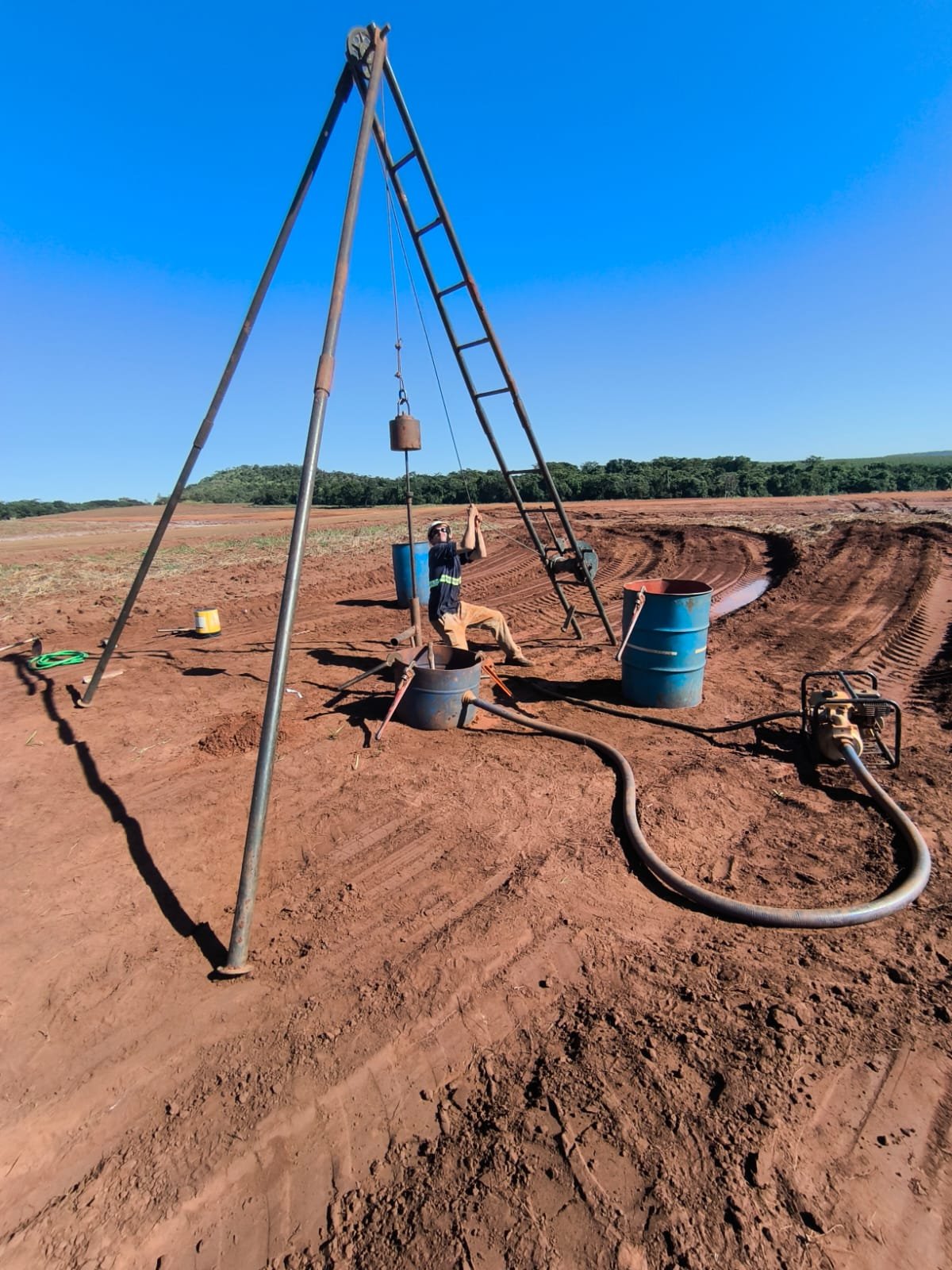

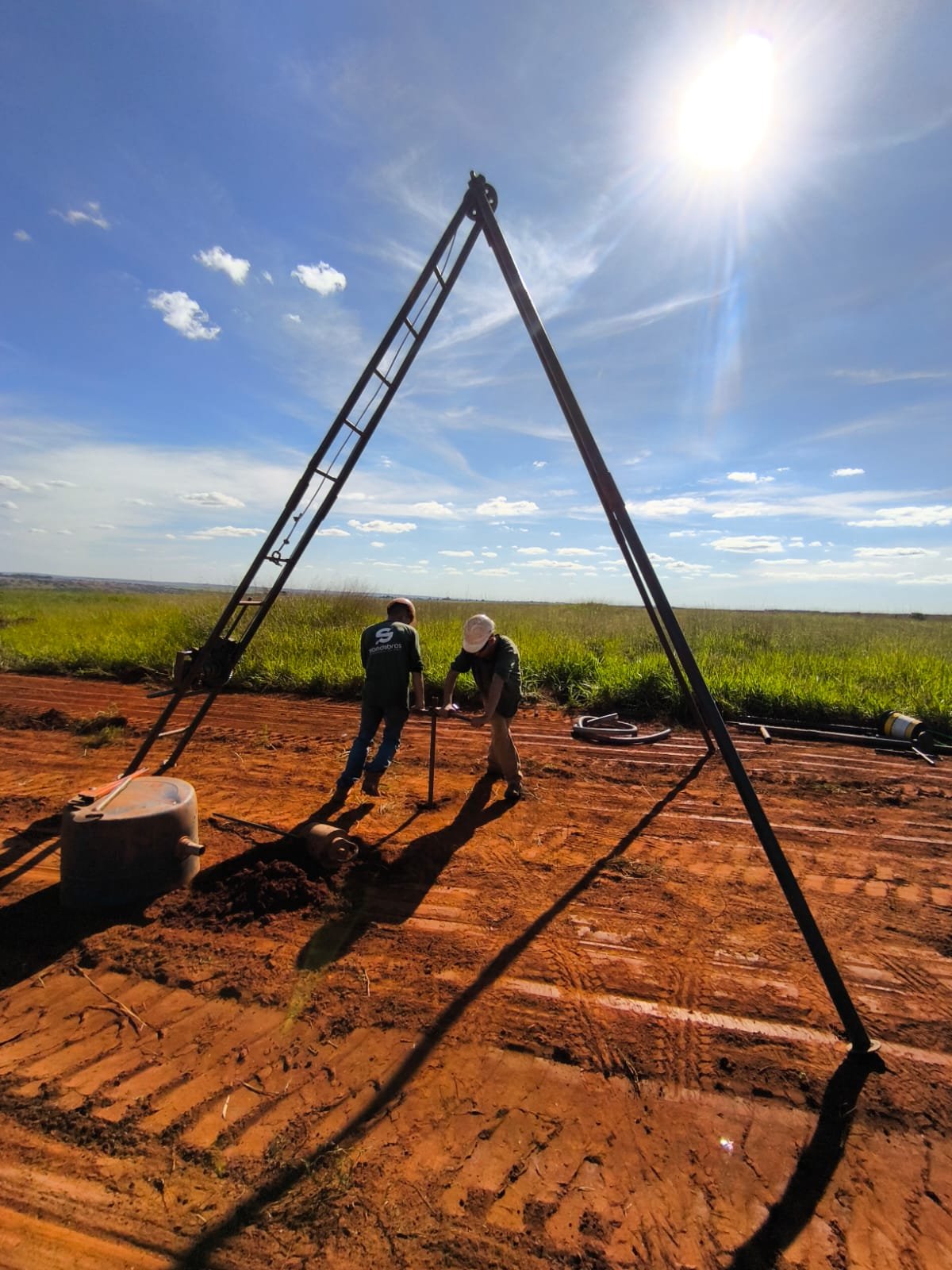

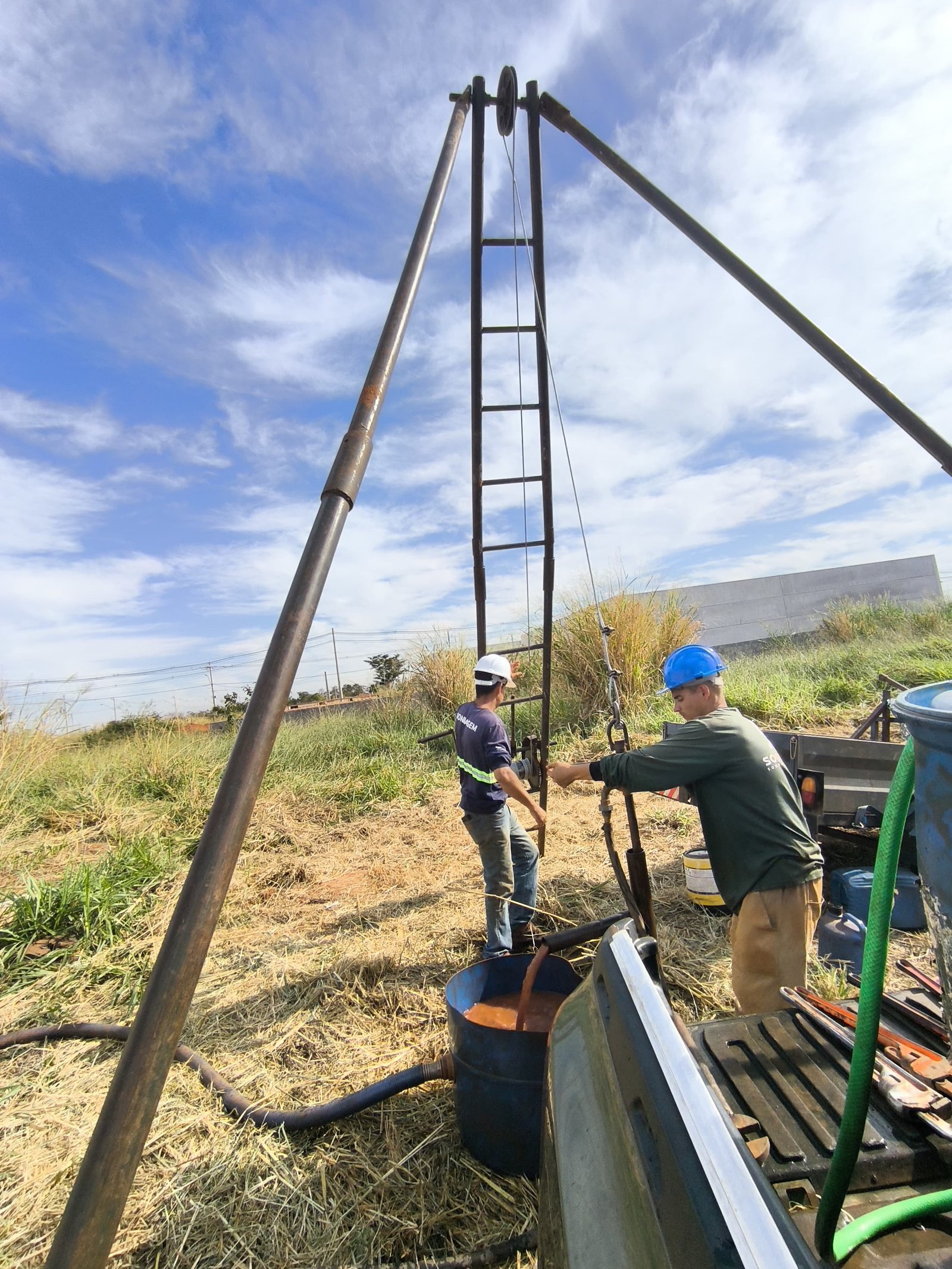

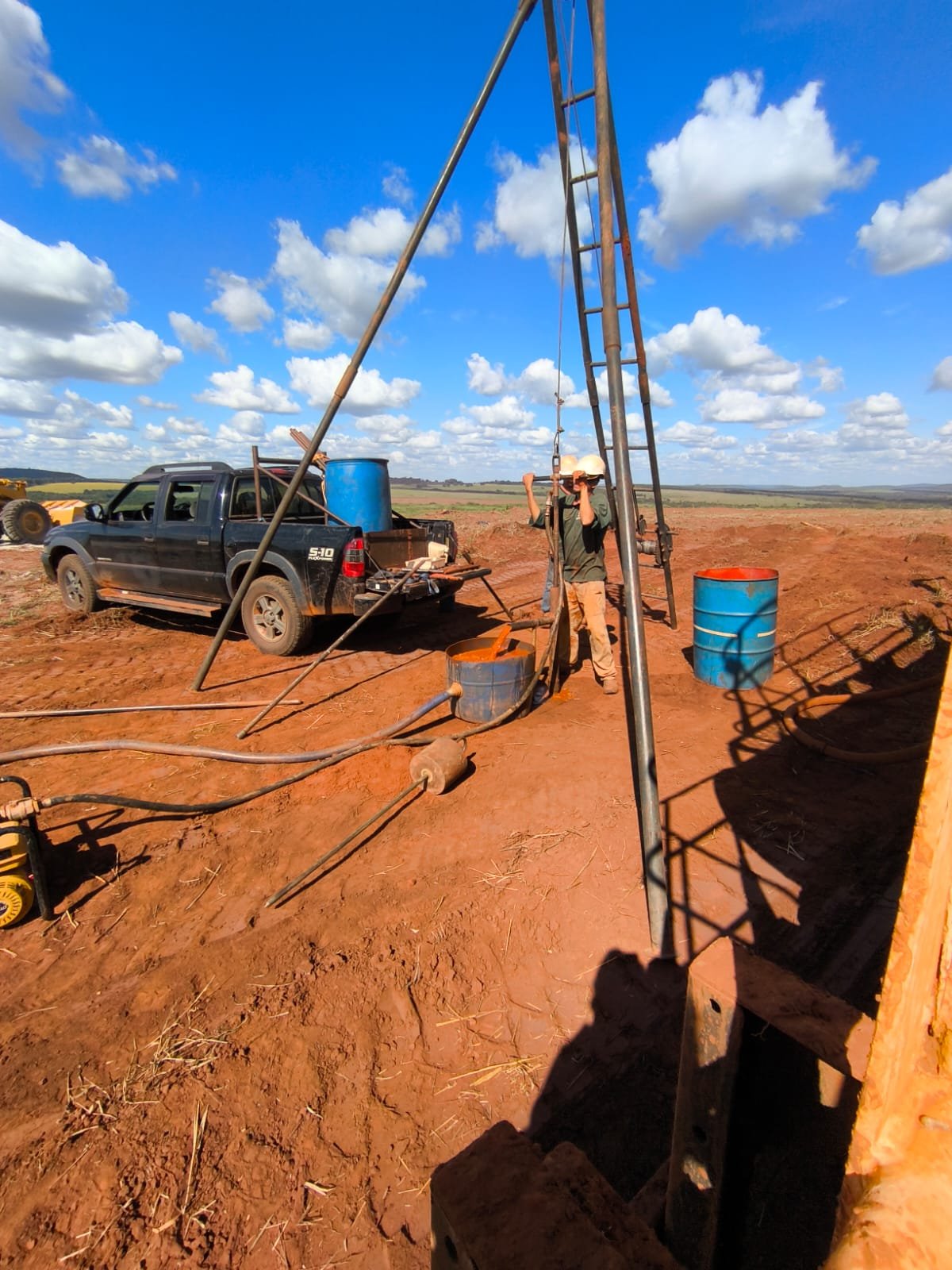

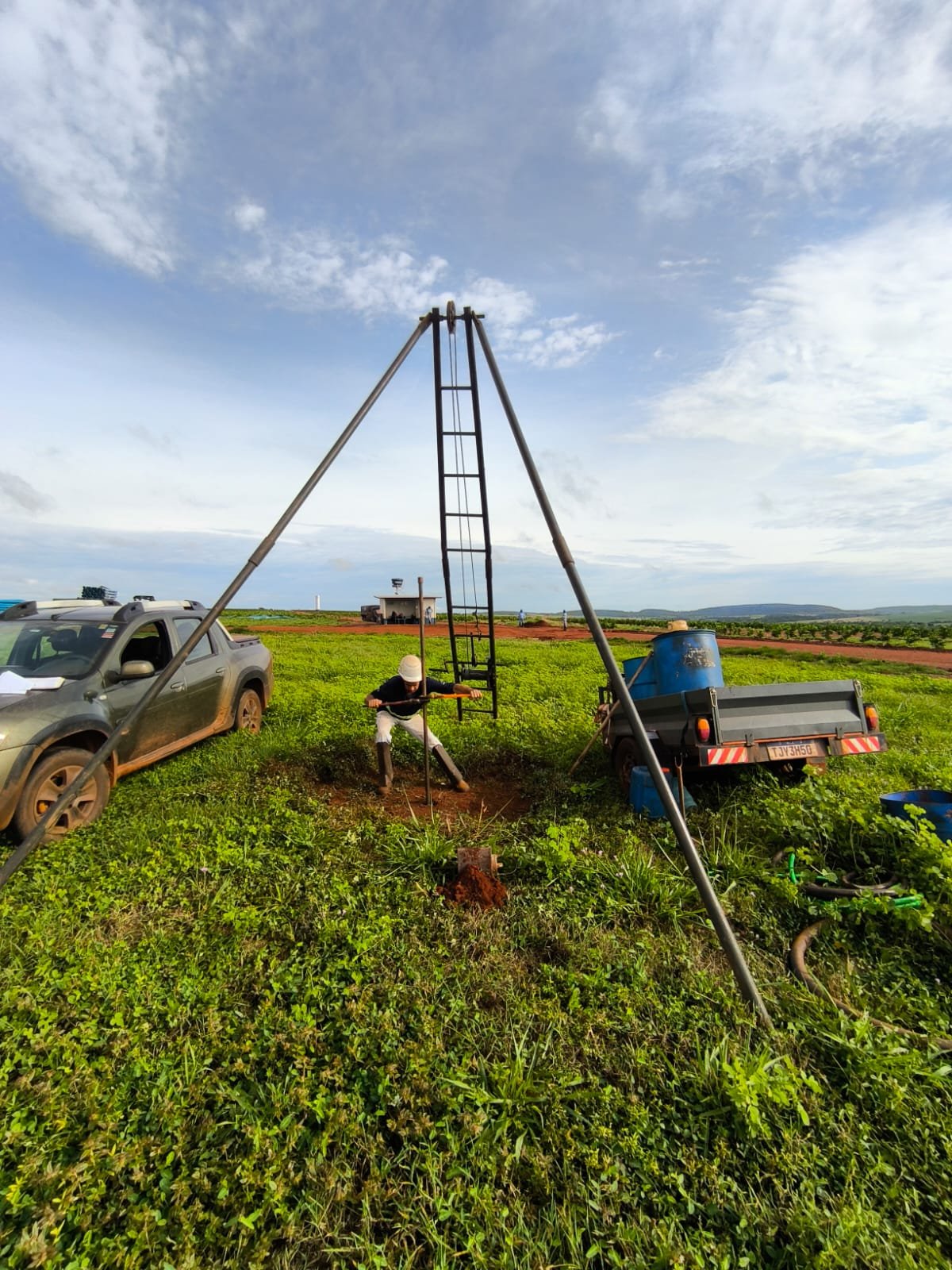

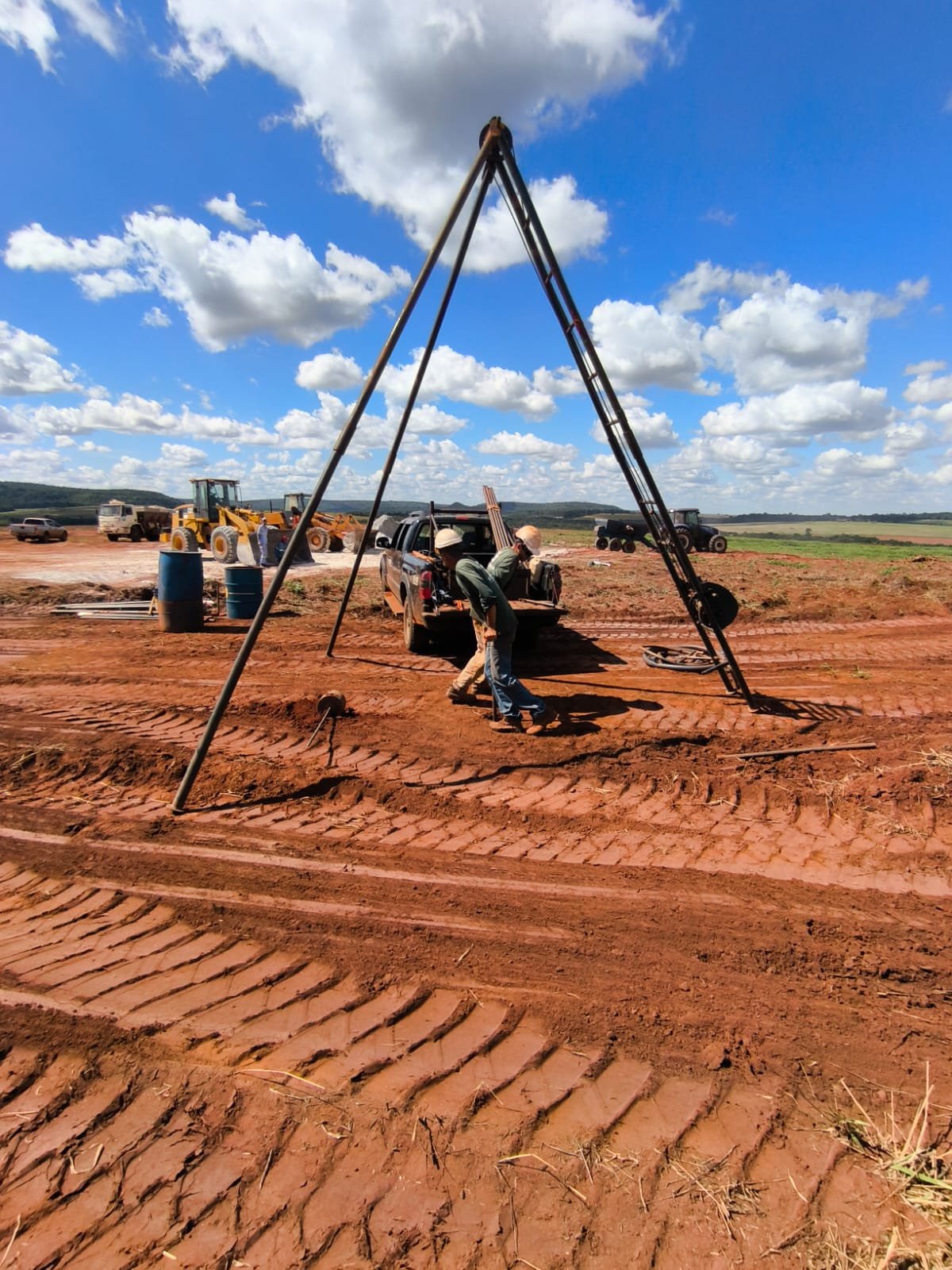

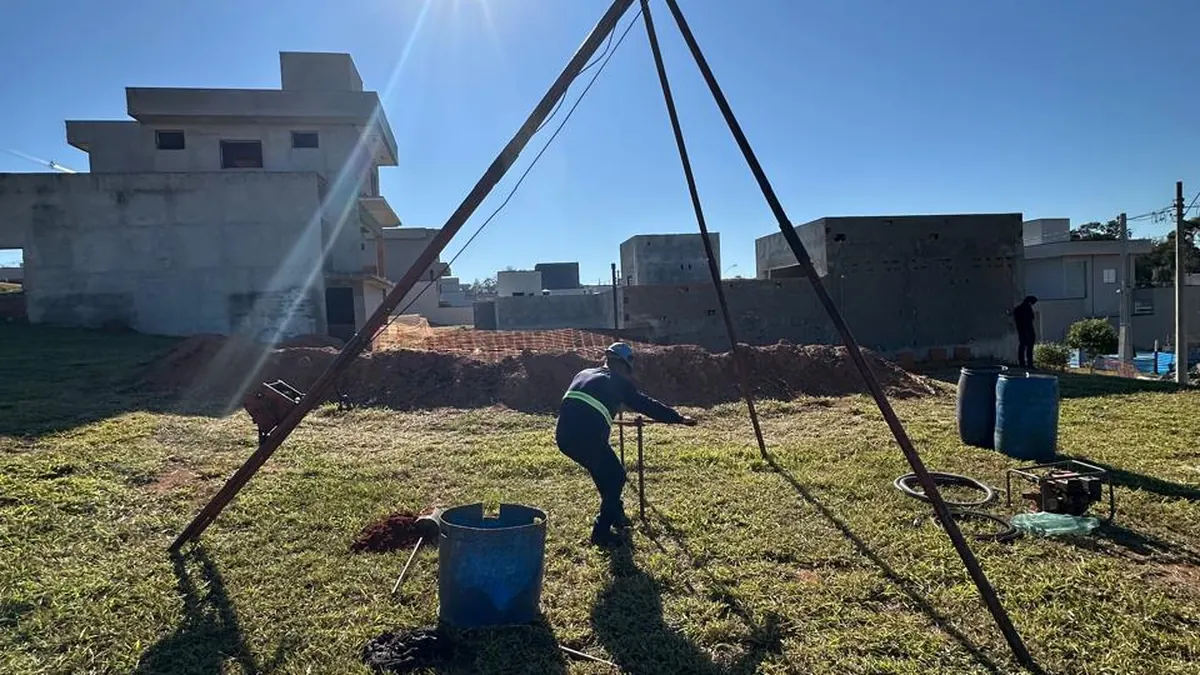

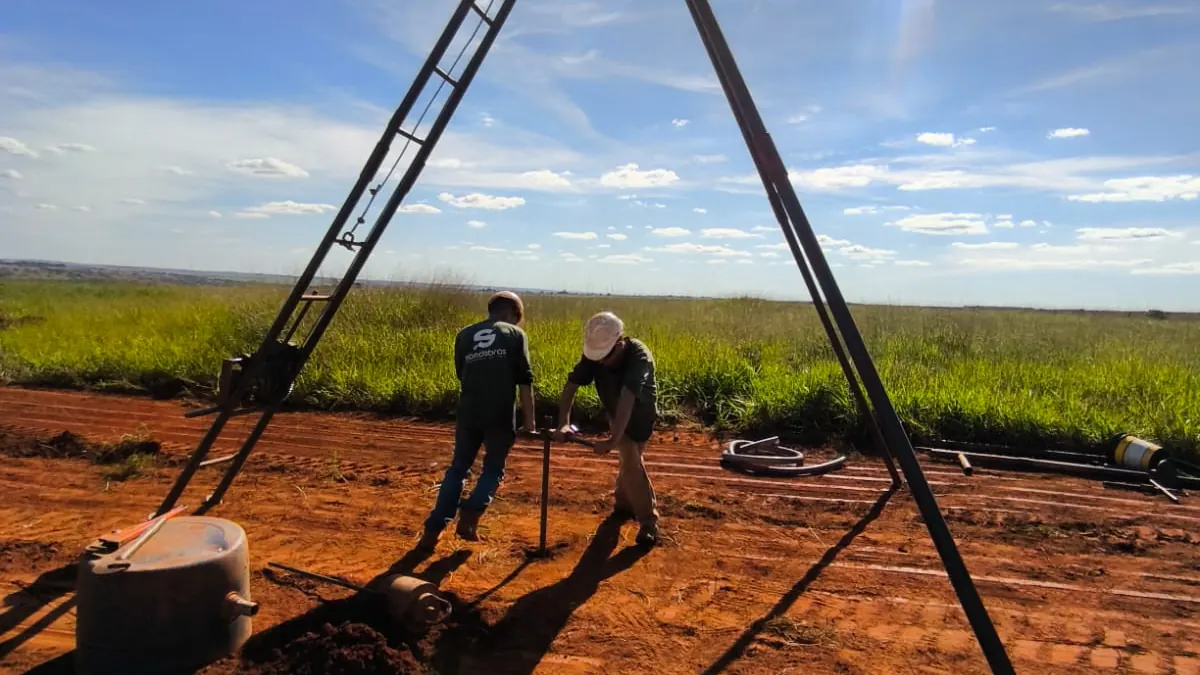

• Tripé de sondagem: Estrutura metálica que suporta o sistema de perfuração e permite o posicionamento preciso do equipamento
• Martelo de 65 kg: Peso padronizado que cai de altura de 75 cm para cravar o amostrador
• Amostrador padrão: Tubo com diâmetro externo de 50,8 mm e interno de 34,9 mm, comprimento de 60 cm
• Hastes de perfuração: Barras metálicas que transmitem os golpes do martelo ao amostrador
• Trado concha: Ferramenta para remoção do solo solto durante a perfuração
• Revestimento: Tubos metálicos para contenção das paredes do furo quando necessário

Procedimento de Execução

O procedimento de execução da sondagem SPT segue uma sequência rigorosa de etapas:

1. Preparação do local: Limpeza e nivelamento da área, marcação do ponto de sondagem
2. Montagem do equipamento: Instalação do tripé, verificação do alinhamento e funcionamento
3. Início da perfuração: Abertura do furo com trado concha até atingir solo consistente
4. Cravação do amostrador: Posicionamento do amostrador no fundo do furo
5. Execução do ensaio: Aplicação dos golpes do martelo, contagem dos golpes para cada 15 cm de penetração
6. Coleta da amostra: Retirada do amostrador e acondicionamento do material coletado
7. Avanço da perfuração: Repetição do processo a cada metro de profundidade
8. Classificação do solo: Análise táctil-visual das amostras coletadas
9. Medição do nível d'água: Determinação do nível freático quando encontrado
10. Encerramento: Finalização do furo quando atingido o critério de parada

Durante todo o processo, é fundamental manter registros detalhados de cada etapa, incluindo as condições do solo, presença de água, dificuldades encontradas e observações relevantes. Estes dados são essenciais para a interpretação correta dos resultados e elaboração do laudo técnico.

Casos de Aplicação da Sondagem SPT

A sondagem SPT é aplicada em diversas situações na engenharia civil e geotécnica. Sua versatilidade e confiabilidade tornam este ensaio indispensável para uma ampla gama de projetos e investigações. As principais aplicações incluem:

Investigação para Fundações

A aplicação mais comum da sondagem SPT é na investigação geotécnica para dimensionamento de fundações. O ensaio permite determinar:

• Capacidade de carga do solo em diferentes profundidades
• Tipo de fundação mais adequado (rasa ou profunda)
• Profundidade de assentamento das fundações
• Parâmetros para cálculo de recalques
• Identificação de camadas problemáticas (solos moles, expansivos)

Projetos de Edificações

Para edificações residenciais, comerciais e industriais, a sondagem SPT é obrigatória e permite:

• Dimensionamento de fundações rasas (sapatas, blocos, radier)
• Projeto de fundações profundas (estacas, tubulões)
• Análise de estabilidade de taludes e escavações
• Verificação da adequação do terreno para construção
• Determinação de parâmetros para contenções

Obras de Infraestrutura

Em projetos de infraestrutura, a sondagem SPT é fundamental para:

• Dimensionamento de fundações de pontes e viadutos
• Projetos de pavimentação e terraplanagem
• Investigação para instalação de torres de transmissão
• Análise de estabilidade de barragens e diques
• Estudos para implantação de ferrovias e rodovias

Investigações Ambientais

A sondagem SPT também é utilizada em investigações ambientais para:

• Caracterização de áreas contaminadas
• Instalação de poços de monitoramento
• Estudos hidrogeológicos
• Investigação de aterros sanitários
• Análise de permeabilidade do solo

Controle de Qualidade

No controle de qualidade de obras, a sondagem SPT permite:

• Verificação da compactação de aterros
• Controle de qualidade de solo-cimento
• Monitoramento de melhoramento de solos
• Verificação de tratamentos geotécnicos
• Acompanhamento de obras de contenção

Interpretação dos Resultados da Sondagem SPT

A interpretação correta dos resultados da sondagem SPT é fundamental para a elaboração de projetos seguros e econômicos. Os dados obtidos no ensaio devem ser analisados considerando diversos fatores que influenciam a resistência à penetração do solo.

Valores de NSPT e Classificação do Solo

O valor do NSPT (número de golpes) obtido no ensaio permite classificar a consistência ou compacidade do solo de acordo com as seguintes faixas:

Fatores que Influenciam o NSPT

Diversos fatores podem influenciar os valores de NSPT obtidos, sendo necessário considerar:

• Tensão efetiva: Solos em maiores profundidades tendem a apresentar valores mais altos
• Presença de água: O nível freático pode influenciar a resistência do solo
• Idade geológica: Solos mais antigos geralmente são mais resistentes
• Estrutura do solo: Cimentação e arranjo das partículas afetam a resistência
• Granulometria: Distribuição do tamanho das partículas influencia o resultado
• Energia de compactação: Histórico de tensões do solo

Correlações e Parâmetros Geotécnicos

A partir dos valores de NSPT, é possível estimar diversos parâmetros geotécnicos através de correlações empíricas:

• Capacidade de carga: Estimativa da tensão admissível para fundações rasas
• Resistência ao cisalhamento: Parâmetros de coesão e ângulo de atrito
• Módulo de elasticidade: Estimativa do módulo de deformação
• Densidade relativa: Para solos arenosos
• Resistência não drenada: Para solos argilosos
• Compressibilidade: Parâmetros para cálculo de recalques

É importante ressaltar que essas correlações são regionais e devem ser calibradas com base em experiências locais e ensaios complementares. A experiência profissional e conhecimento das condições geológicas regionais são fundamentais para uma interpretação adequada dos resultados.

Consultoria Técnica para Ensaios de Compactação de Solo

A GeD Engenharia oferece consultoria técnica especializada em ensaios de compactação de solo, um serviço complementar essencial para projetos que envolvem aterros, pavimentação e obras de terra. Nossos serviços abrangem desde o planejamento dos ensaios até a interpretação dos resultados e recomendações técnicas.

Ensaio de Compactação Proctor

O ensaio de compactação Proctor é fundamental para determinar a relação entre umidade e densidade do solo. Oferecemos consultoria para:

• Ensaio Proctor Normal: Determinação da umidade ótima e densidade máxima seca com energia de compactação normal
• Ensaio Proctor Modificado: Mesmo princípio, mas com energia de compactação mais elevada
• Ensaio Proctor Intermediário: Energia de compactação intermediária entre normal e modificado
• Curvas de compactação: Análise das curvas de saturação e determinação de parâmetros ótimos

Controle de Compactação em Campo

Nossa consultoria inclui orientação para controle de compactação em campo, envolvendo:

• Grau de compactação: Verificação do percentual de compactação atingido
• Controle de umidade: Monitoramento da umidade durante a compactação
• Espessura de camadas: Definição da espessura adequada para compactação
• Número de passadas: Determinação do número ótimo de passadas do equipamento
• Tipo de equipamento: Seleção do equipamento mais adequado

Análise de Materiais para Aterro

Prestamos consultoria para análise e seleção de materiais para aterro, incluindo:

• Caracterização geotécnica: Análise granulométrica e limites de consistência
• Classificação dos solos: Sistemas SUCS e AASHTO
• Índice de Suporte Califórnia (CBR): Avaliação da capacidade de suporte
• Expansibilidade: Análise do potencial de expansão
• Permeabilidade: Determinação da condutividade hidráulica

Aplicações dos Ensaios de Compactação

Os ensaios de compactação são aplicados em diversas situações:

• Pavimentação: Compactação de sub-base e base de pavimentos
• Aterros: Construção de aterros para edificações e rodovias
• Barragens: Compactação de material de empréstimo
• Fundações: Melhoria do solo de fundação
• Contenções: Preenchimento de estruturas de contenção
• Terraplenagem: Obras de movimento de terra

Nossa consultoria técnica assegura que os ensaios de compactação sejam executados de acordo com as normas técnicas vigentes, proporcionando resultados confiáveis para o dimensionamento e controle de qualidade das obras.

Controle de Qualidade e Procedimentos Técnicos

A GeD Engenharia mantém rigorosos procedimentos de controle de qualidade em todas as etapas da sondagem SPT e ensaios de compactação. Nosso sistema de qualidade assegura a confiabilidade dos resultados e a satisfação dos clientes.

Calibração de Equipamentos

Todos os equipamentos utilizados passam por calibração periódica e manutenção preventiva:

• Martelo SPT: Verificação do peso e sistema de liberação
• Amostrador: Verificação das dimensões e estado de conservação
• Hastes: Inspeção da retitude e conexões
• Instrumentos de medição: Calibração de réguas e medidores
• Equipamentos de laboratório: Calibração de balanças e prensas

Qualificação da Equipe Técnica

Nossa equipe técnica é composta por profissionais qualificados e experientes:

• Engenheiros: Formação em engenharia civil ou geotécnica
• Sondadores: Experiência comprovada em sondagem SPT
• Laboratoristas: Treinamento em ensaios de solo
• Treinamento contínuo: Atualização técnica constante
• Certificações: Participação em cursos e eventos técnicos

Documentação e Rastreabilidade

Mantemos registros detalhados de todas as atividades:

• Fichas de campo: Registro completo da execução
• Fotografias: Documentação visual dos trabalhos
• Cadeia de custódia: Rastreabilidade das amostras
• Certificados: Calibração e verificação de equipamentos
• Relatórios: Documentação técnica completa

Análise Crítica dos Resultados

Todos os resultados passam por análise crítica antes da emissão dos laudos:

• Consistência: Verificação da coerência dos dados
• Comparação: Análise com dados regionais conhecidos
• Validação: Confirmação da adequação dos procedimentos
• Revisão: Análise por profissional sênior
• Aprovação: Liberação final do laudo técnico

Geologia Regional e Condições do Solo em São José do Rio Preto

A região de São José do Rio Preto apresenta características geológicas e geotécnicas específicas que influenciam diretamente os resultados da sondagem SPT. Nosso conhecimento das condições locais permite uma interpretação mais precisa dos ensaios e recomendações técnicas adequadas.

Contexto Geológico Regional

A região de São José do Rio Preto está inserida no contexto geológico da Bacia Sedimentar do Paraná, especificamente na área de ocorrência do Grupo Bauru. As principais formações geológicas encontradas são:

• Formação Adamantina: Arenitos finos a médios, com cimentação calcária
• Formação Santo Anastácio: Arenitos quartzosos, bem selecionados
• Formação Caiuá: Arenitos eólicos, estruturas típicas de dunas
• Depósitos Cenozoicos: Sedimentos aluviais recentes
• Formação Serra Geral: Basaltos da Formação Serra Geral (localmente)

Características Geotécnicas Típicas

Com base em nossa experiência regional, os solos da região apresentam características típicas:

• Solos arenosos: Predominância de areias finas a médias
• Baixa plasticidade: Índices de plasticidade geralmente baixos
• Boa drenagem: Permeabilidade moderada a alta
• Compacidade variável: Desde fofa até muito compacta
• Presença de cimentação: Cimentação carbonática em alguns locais

Nível d'Água e Condições Hidrogeológicas

As condições hidrogeológicas da região são importantes para a interpretação dos resultados:

• Nível freático: Variável, geralmente profundo
• Aquíferos: Presença do Sistema Aquífero Bauru
• Sazonalidade: Variação sazonal do nível d'água
• Drenagem: Boa capacidade de drenagem natural
• Recarga: Recarga direta por precipitação

Implicações para Fundações

As condições geotécnicas regionais têm implicações diretas para projetos de fundações:

• Fundações rasas: Frequentemente viáveis em solos competentes
• Estacas: Boa capacidade de carga por atrito lateral
• Recalques: Geralmente pequenos em solos arenosos
• Estabilidade: Boa estabilidade para escavações
• Drenagem: Facilidade para sistemas de drenagem

Este conhecimento regional permite que a GeD Engenharia forneça interpretações mais precisas e recomendações técnicas adequadas às condições locais, otimizando os projetos de fundações e reduzindo custos para os clientes.

Técnicas Avançadas e Inovações em Sondagem SPT

A GeD Engenharia mantém-se atualizada com as mais recentes técnicas e inovações em sondagem SPT, incorporando melhorias nos procedimentos e equipamentos para oferecer resultados mais precisos e confiáveis aos nossos clientes.

Correções e Normalizações do NSPT

Aplicamos correções modernas aos valores de NSPT para melhorar a precisão dos resultados:

• Correção por tensão efetiva: Normalização dos valores para diferentes profundidades
• Correção por energia: Ajuste para diferentes eficiências energéticas
• Correção por equipamento: Fatores de correção para diferentes equipamentos
• Correção por diâmetro do furo: Influência do diâmetro da perfuração
• Correção por comprimento das hastes: Efeito do comprimento das hastes

Integração com Outros Ensaios

Combinamos a sondagem SPT com outros ensaios para uma caracterização mais completa:

• Ensaios de laboratório: Análise granulométrica, limites de consistência
• Ensaios de permeabilidade: Determinação da condutividade hidráulica
• Ensaios de compressibilidade: Parâmetros de adensamento
• Ensaios de resistência: Cisalhamento direto e triaxial
• Ensaios químicos: Agressividade do solo

Tecnologia Digital e Automação

Incorporamos tecnologias digitais para melhorar a precisão e eficiência:

• Sistemas de medição digital: Registro automático de dados
• GPS de precisão: Localização exata dos pontos de sondagem
• Fotografia digital: Documentação detalhada das amostras
• Software especializado: Análise e interpretação assistida por computador
• Banco de dados: Armazenamento e consulta de dados históricos

Controle de Qualidade Avançado

Implementamos sistemas avançados de controle de qualidade:

• Monitoramento em tempo real: Acompanhamento contínuo da execução
• Análise estatística: Avaliação da consistência dos dados
• Sistemas de alerta: Identificação automática de anomalias
• Rastreabilidade completa: Registro detalhado de toda a cadeia de processo
• Auditorias internas: Verificação periódica dos procedimentos

Interpretação Geotécnica Avançada

Utilizamos métodos avançados de interpretação geotécnica:

• Análise probabilística: Consideração da variabilidade dos solos
• Modelagem geotécnica: Uso de softwares especializados
• Correlações regionais: Dados calibrados para a região
• Análise de risco: Avaliação de incertezas geotécnicas
• Otimização de projetos: Recomendações para melhor custo-benefício

Essas inovações permitem que a GeD Engenharia ofereça serviços de sondagem SPT com maior precisão, confiabilidade e valor agregado para nossos clientes, mantendo-nos na vanguarda da engenharia geotécnica.

Considerações Ambientais e Sustentabilidade

A GeD Engenharia está comprometida com práticas ambientalmente responsáveis em todas as suas atividades. Implementamos procedimentos que minimizam o impacto ambiental da sondagem SPT e promovem a sustentabilidade nos projetos geotécnicos.

Gestão de Resíduos e Materiais

Adotamos práticas rigorosas de gestão de resíduos:

• Destinação adequada: Descarte responsável de materiais contaminados
• Reutilização: Aproveitamento máximo dos materiais escavados
• Reciclagem: Processamento de materiais recicláveis
• Redução de resíduos: Otimização dos processos para gerar menos resíduos
• Documentação: Registro completo da gestão de resíduos

Proteção dos Recursos Hídricos

Implementamos medidas de proteção dos recursos hídricos:

• Vedação de furos: Selagem adequada dos furos de sondagem
• Controle de contaminação: Prevenção de contaminação de aquíferos
• Monitoramento: Acompanhamento da qualidade da água
• Uso eficiente: Minimização do consumo de água nos processos
• Preservação: Proteção de nascentes e corpos d'água

Eficiência Energética

Promovemos a eficiência energética em nossas operações:

• Equipamentos eficientes: Uso de equipamentos com baixo consumo
• Otimização de rotas: Planejamento logístico eficiente
• Manutenção preventiva: Manutenção regular para máxima eficiência
• Tecnologia limpa: Preferência por tecnologias menos poluentes
• Monitoramento: Controle do consumo energético

Responsabilidade Social

Nossa responsabilidade social inclui:

• Capacitação: Treinamento contínuo da equipe
• Segurança: Priorização da segurança ocupacional
• Comunidade: Contribuição para o desenvolvimento local
• Educação: Compartilhamento de conhecimento técnico
• Ética: Práticas éticas em todas as atividades

Essas práticas sustentáveis demonstram nosso compromisso com o meio ambiente e a sociedade, contribuindo para um futuro mais sustentável na engenharia geotécnica.

Considerações

A sondagem SPT representa uma das ferramentas mais importantes e confiáveis da engenharia geotécnica moderna. Através deste ensaio padronizado, é possível obter informações fundamentais sobre as características do subsolo, permitindo o desenvolvimento de projetos seguros, econômicos e adequados às condições locais.

A GeD Engenharia, com sua experiência consolidada em São José do Rio Preto e região, oferece serviços especializados em sondagem SPT que atendem aos mais rigorosos padrões técnicos e normativos. Nossa equipe qualificada, equipamentos modernos e procedimentos de controle de qualidade garantem resultados precisos e confiáveis para nossos clientes.

Além da sondagem SPT, nossa consultoria técnica para ensaios de compactação de solo complementa o portfólio de serviços, oferecendo soluções completas para projetos geotécnicos. A combinação desses serviços permite uma caracterização abrangente do subsolo e orientações técnicas precisas para diferentes tipos de obras.

O comprometimento com a qualidade, sustentabilidade e inovação tecnológica posiciona a GeD Engenharia como referência em serviços geotécnicos na região. Nossos laudos técnicos, entregues em até 3 dias úteis, fornecem as informações necessárias para que engenheiros e projetistas desenvolvam soluções otimizadas e seguras.

Para projetos que exigem investigação geotécnica confiável e consultoria técnica especializada, a GeD Engenharia oferece a experiência, conhecimento e tecnologia necessários para o sucesso de seus empreendimentos. Entre em contato conosco e solicite seu orçamento para sondagem SPT e ensaios de compactação de solo.
